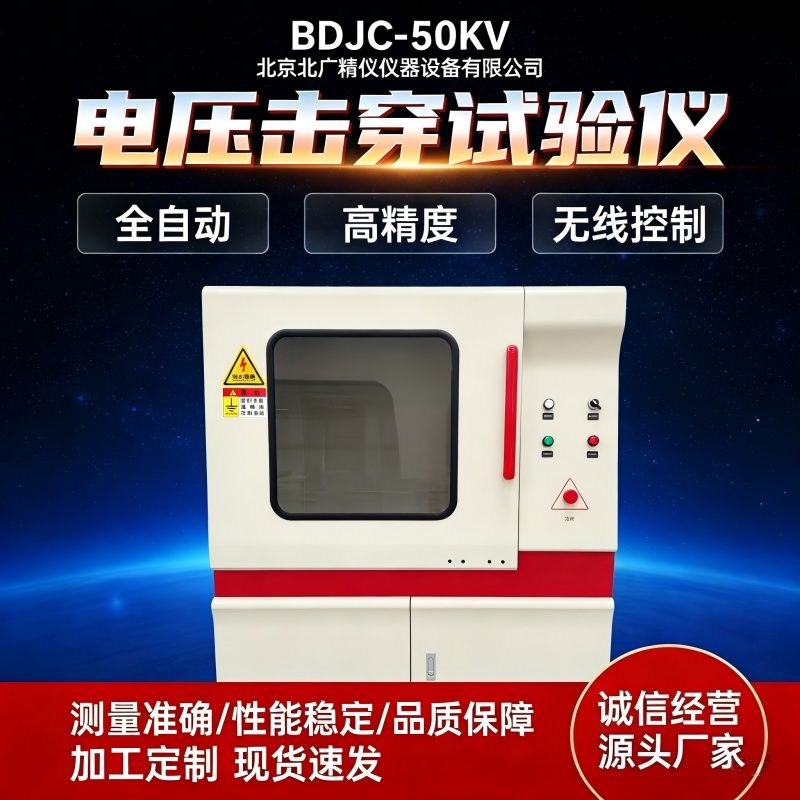

北广精仪 BDJC-50KV 绝缘材料电气强度试验机击穿电压试验机

北广精仪BDJC-50KV绝缘材料电气强度试验机是一款专为评估固体绝缘材料介电性能设计的专用测试设备。其核心功能是施加连续升高的工频电压直至试样击穿，从而准确获取击穿电压值并进而计算电气强度。该设备适用于各种薄膜、板材、管材、绝缘漆、树脂等绝缘材料的测试，可满足GB、IEC、ASTM等国内外标准的试验要求。

产品结构与工作原理

试验机主要由高压试验变压器、调压系统、电极系统、保护电路及控制系统等部分组成。工作原理是：通过调压器调节试验变压器的输入电压，从而在输出端得到可控制的工频高电压，并按预设速率施加到被试样品上。当样品发生击穿时，电路中的电流迅速增大，电压急剧下降，检测系统捕捉到这一突变信号后立即切断高压电源，记录此时的击穿电压值。

• 高压变压器：将低压电源升压至所需测试电压，采用油浸式结构确保绝缘性能和散热。
• 调压装置：精确调控电压上升速率，支持多种升压模式。
• 电极系统：根据标准配置不同类型的电极，保证电场分布均匀，满足不同试样的测试需求。
• 保护单元：包括过流保护、短路保护，以及试验结束后的自动放电功能，保障操作安全。

功能特点与应用价值

该机型操作界面友好，支持多组试验程序预先设定，提高批量测试效率。高精度的电压测量与稳定的升压控制，确保测试结果的重复性和可比性。其应用价值体现在：

• 为材料研发提供关键参数，帮助筛选绝缘性能优良的配方和工艺。
• 在产品质量控制中及时发现绝缘缺陷，避免潜在的安全隐患。
• 满足科研院所进行绝缘材料击穿机理研究的需要，通过不同温度环境测试，评估材料的热稳定性。

适用样本与实验类型

适用于多种形状的固体绝缘材料，包括薄膜、片材、管材、绝缘纸、层压板等。在测试前，通常需要将样品裁切成规定的尺寸，并预处理以去除表面污渍。实验类型包括：击穿电压测试、耐电压测试（在规定电压下持续一定时间）、以及阶梯升压测试等。

典型工作流程与操作要点

1. 安装试样：将样品放置在上下电极之间，确保接触良好且无气隙。
2. 设置参数：选择升压方式、设定升压速率和试验终止条件。
3. 启动试验：设备自动升压，实时显示电压和电流值。
4. 判定结果：发生击穿后自动停机，记录击穿电压，并可通过软件生成曲线。

操作时需注意：样品表面应清洁干燥，电极对中准确；试验环境温度和湿度应符合要求；试验过程中操作人员应远离高压区域。

安装环境与实验室条件

• 地面平整坚固，设备放置稳定。
• 环境温度推荐5～40℃，相对湿度不大于80%。
• 电源容量满足设备要求，并需良好接地。
• 设备后方应留有散热空间，保持通风良好。

配套附件与软件能力

设备可配合多种辅助装置使用，如油浴槽（用于液体介质测试）、高温试验箱（用于高温环境测试）等。可选配的计算机软件能够实现试验报告自动生成、数据曲线回放、多组数据对比分析等功能，方便实验室数据管理。

日常维护与校准

• 定期清洁电极表面，检查紧固件是否松动。
• 变压器油需定期检测，确保绝缘性能良好。
• 每年或按使用频率进行电压校准，保证测量准确性。
• 开机前检查保护地线连接是否可靠。

常见问题

1. 如何选择合适的电极类型？

电极类型应根据试验标准和样品形状选择。薄膜试样常用板-板电极；管材可用棒-板电极；对于不规则试样，可选用球-板电极以减小边缘效应。具体可参考相关标准要求。

2. 试验结果偏低可能是什么原因？

可能原因包括：样品表面污染或受潮、电极与试样接触不良、试验环境湿度偏大、升压速率过快等。建议检查样品预处理和电极安装情况，并控制环境条件。

3. 设备能否用于液体绝缘材料的测试？

可以，但需配备油浴槽等专用附件，采用相应的电极和试验方法。在液体介质中进行试验时，需要确保液体清洁无杂质，避免影响击穿电压。

4. 测试时有哪些安全注意事项？

试验过程中会产生高压，操作人员必须严守操作规程，设备应可靠接地，试验开始后不要接触电极。试验结束后，需等待自动放电完毕后才能更换试样。

5. 如何进行校准？

建议定期使用标准高压分压器或校准仪对电压测量系统进行校验。校准应由实验室具备资质的人员操作，或使用外部计量服务，但需自行安排。校准周期一般为一年或更短，取决于使用频率。
